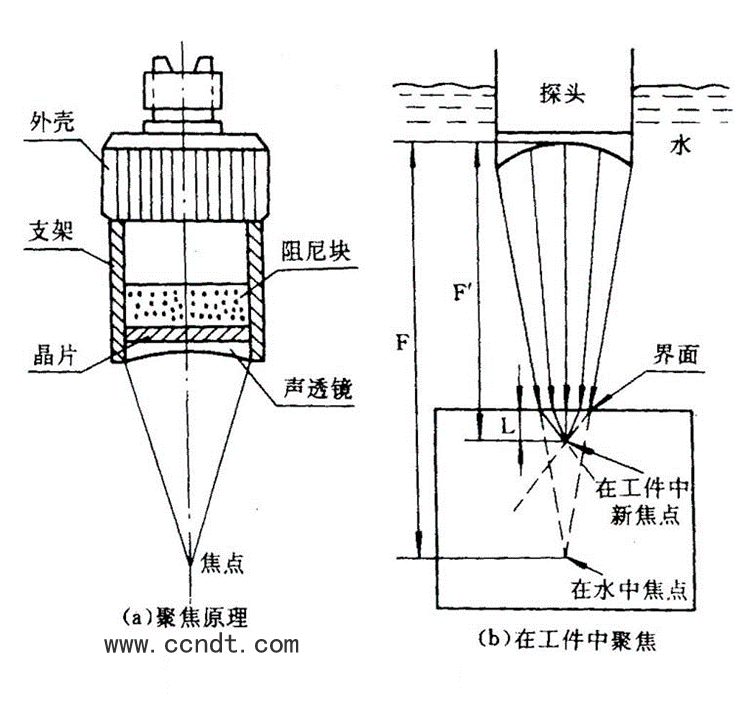

点聚焦C扫描探头水距计算
点聚焦C扫描探头水距计算

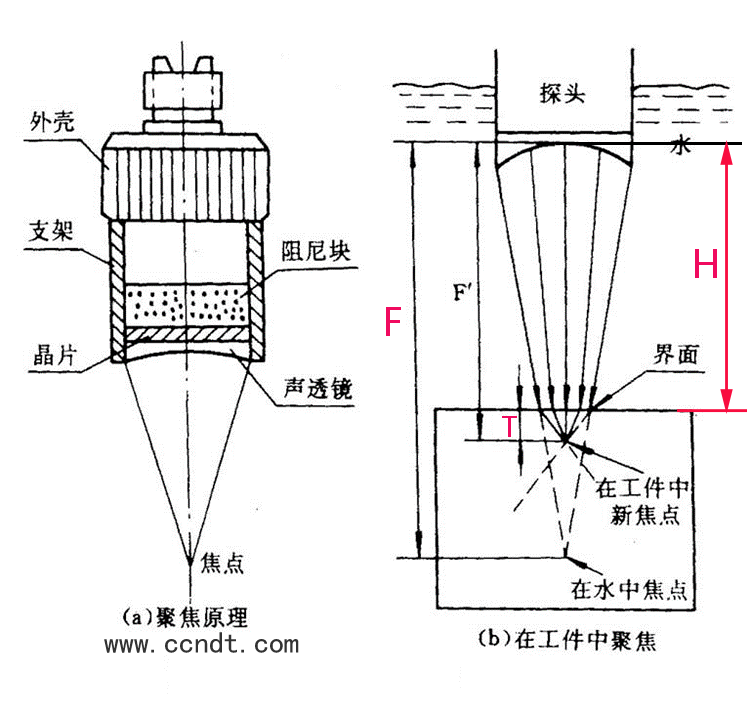

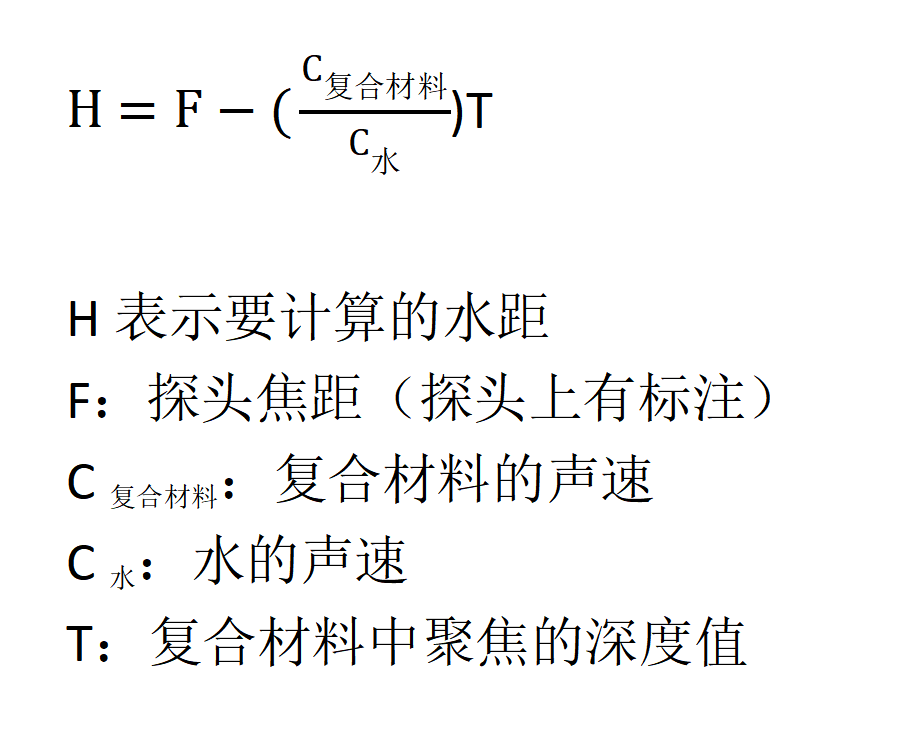

H=F水-K铝*T=20-4.26*2.0=20-8.52=11.48≈11.5（mm）
H=F水-K铜*T=30-3.18*2.5=30-8=22（mm）
| 点聚焦探头水中焦距F水（mm） | 水的声速V水（m/s） | 被测材料声速V材料（m/s） | 被测件厚度T（mm） | 探头水距H（焦点聚在下表面）（mm） |
| 20 | 1480 | 6300 | 2 | 11.5 |
| 30 | 1480 | 4700 | 2.5 | 22 |
H=F水-K铝*T=20-4.26*2.0=20-8.52=11.48≈11.5（mm）
H=F水-K铜*T=30-3.18*2.5=30-8=22（mm）
登陆 js.ccndt.cn 水浸C扫描公式在线计算
| 计算过程： F水=30mm 上盖板板厚T:2.5 声速比值K: 铜的声速:4700米/秒水的声速:1480米/秒 K铜=4700/1480=3.18 2.5mm的铜相当于2.5*3.18=7.95mm≈8mm水 水距计算 H=F水-K铜*T=30-3.18*2.5=30-8=22 附：声速比 K铜=4700/1480=3.18 K铝=6300/1480=4.26 |
 |
|
|||||||||||||||||||||
|
