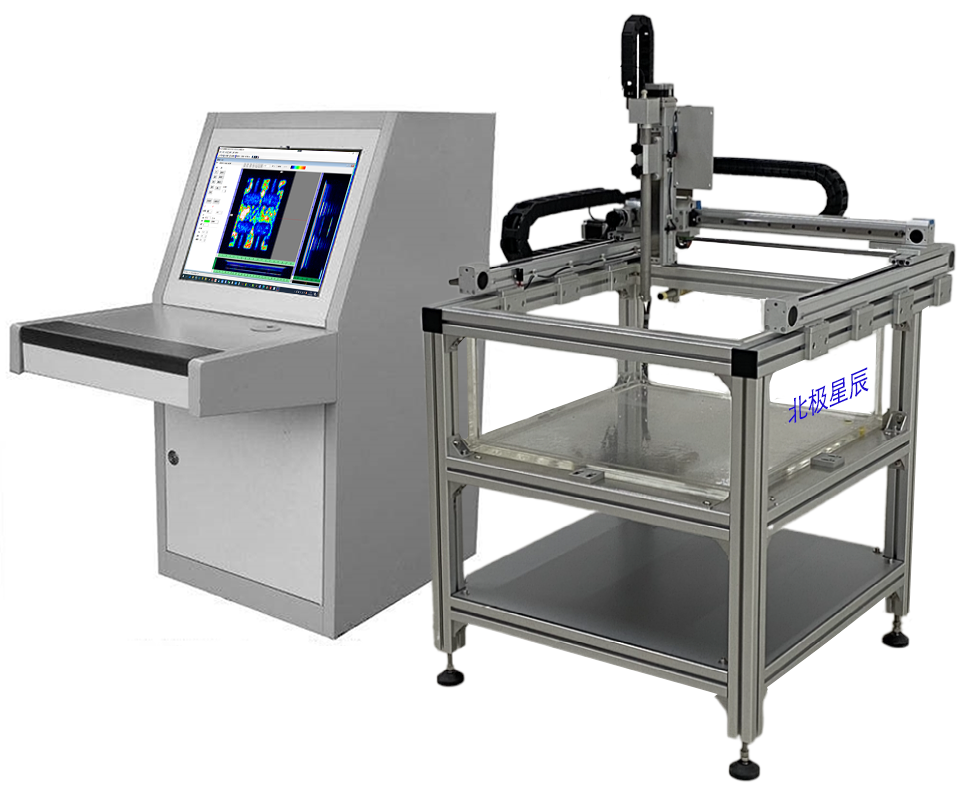

BSN-C3409水浸超声C扫描成像系统

BSN-C3409主要利用高频的超声波，能够检测出样品内部的气孔、裂纹、夹杂和分层等缺陷，并以图形的方式直观展示。在扫描过程中，不会对样品造成损伤，不会影响样品性能。
广泛应用于钎焊检测、复合材料检测。

技术特点： 1.带宽：0.5～20MHz 2.重复发射频率：25～10KHz 3.步距：0.05～3mm 4.检测速度：0～300mm/秒 5.扫查过程中实时显示C扫描图像，缺陷大小和形状一目了然 6.全息C扫描，记录全部数据，可以后续进一步生成A、B、C、D 7.可以进行CT切片分析，清晰分析每层状况，每层切片可薄至0.1mm 8.缺陷自动回位：鼠标选中缺陷位置后，探头自动移动到缺陷上方 9.自动测量缺陷长度、缺陷面积或自动计算手工圈出的不规则轮廓面积；自动计算缺陷百分比。 10.扫查范围：X轴：500mm、Y轴：500mm、Z轴：150mm ■ 支持A、B、C扫描，透射扫描，多层扫描，厚度测量等扫描模式。 ■ 可用图像的方式显示被测件内部缺陷的位置、形状和大小，并进行缺陷的尺寸和面积统计，自动计算缺陷占所测量面积的百分比。 ■ 运动精度，最高分辨率达0.05mm。 ■ 适用于单个器件的快速扫描分析，也可批量放置样品同步进行缺陷识别，快速筛选出不合格品。 ■ 超声系统带宽范围广，兼容的超声探头频率可由0.5-20MHz。 ■ BSN-C超声C扫描检测软件，中文操作界面便于阅读，可根据客户需求对功能进行持续升级。应用领域： ■钎焊：水冷散热器等。 ■复合材料。
