什么是A扫描、B扫描、C扫描、D扫描、P扫描、S扫描、超声CT层析成像、相控阵、超声衍射CT 技术、合成孔径（SAFT）成像、ALOK超声成像

什么是ABCD扫描、P扫描、S扫描、超声CT层析成像、相控阵、超声衍射CT 技术、合成孔径（SAFT）成像、ALOK超声成像

名称	显示意义	示意图
A扫描	A扫描是点扫描，是一种波形，横坐标表示时间（或声程），纵坐标表示幅度。超声波在介质中传播遇到缺陷时会发生反射，将接收到的超声波信号处理成波形图像，根据波形的形状来判断缺陷的位置和大小。在屏幕上横坐标代表时间，纵坐标代表反射波的强度。超声A扫描表示的是一维数据，该数据反映被检物体内沿特定声程的性能特征，这种扫查能得到被扫查材料中关于不连续性的详细信息。
B扫描	B扫描是线扫描，是一种二维图像，横坐标表示扫查长度，纵坐标表示时间（或声程）。 B型扫描显示是一种图像显示。在屏幕上横坐标是用机械扫描来代表探头的扫查轨迹，纵坐标代表超声波的传播时间。
C扫描	C扫描是面扫描，或投影扫描，是一种二维图像，横、纵坐标都表示时间（或距离）。 C扫描表示被检工件的投影面的状况，在投影面上绘出缺陷的水平投影位置，但不能给出缺陷的埋藏深度。
全息C扫描	也称立体C扫描、空间C扫描，全息C扫描数据可以生成任意深度位置的C扫描
D扫描
P扫描
S扫描
CT扫描
SAFT扫描
ALOK扫描
3D显示

多个A扫描组成了B扫描
多个B扫描又组成了C扫描
全息C扫描数据可以生成任意深度位置的C扫描

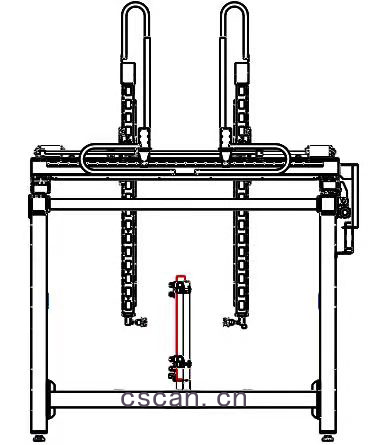

喷水C扫描

相控阵检测系统一般有六种基本显示方式：A扫描显示、B扫描显示、C扫描显示、D扫描显示、S扫描显示、P扫描显示及3D显示
