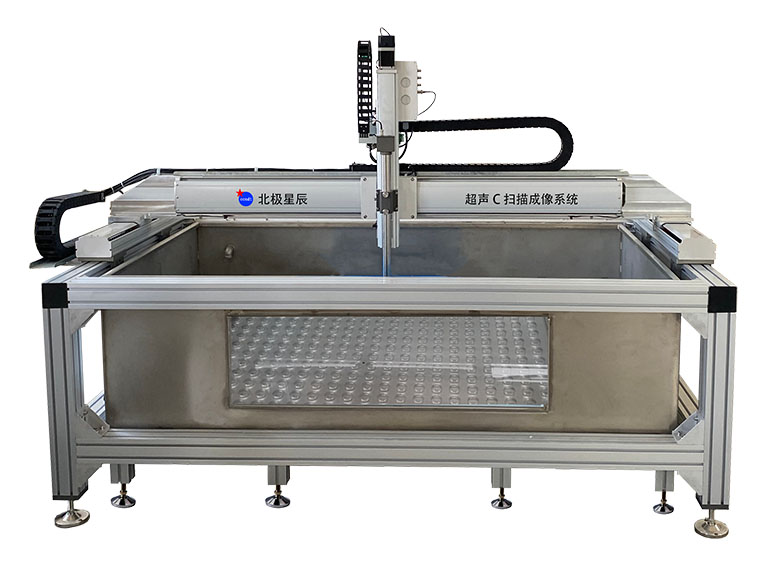

BSN-C1285水浸超声C扫描成像系统—高速型

每秒平均速度最高500mm

C扫描软件的功能

超声波主机的性能

◆扫查过程中自动显示缺陷图像，缺陷大小和形状一目了然
◆支持信号的全波采集，即全息C扫描，记录全部数据完成后，可以后续进一步成像、切片、计算分析
◆“超声CT”层析结果分析：实现层析扫描，清晰分析每层状况，每层切片可薄至0.1mm
◆缺陷自动回位：鼠标选中缺陷位置后，探头自动移动到缺陷上方，便于进一步重新检测该位置、及标记缺陷位置
◆软件具备对检测结果信息记录和保存，并基于这些记录进行离线分析评估，可输出检测报告和打印检测结果。
◆自动测量缺陷长度、面积，自动计算缺陷面积百分比
◆同时扫描所有层，大大提高探伤效率。
◆A、B、C、D扫描像显示并存储
◆具备系统增益、范围、延迟、工作方式、检波方式及闸门等参数独立调节功能。

◆垂直线性：≤3%；
◆水平线性：≤0.4%。
◆频率范围：≥0.2～20MHz。
◆数字化频率：≥100MHz。
◆模块化结构，降低故障率且便于升级和维修。
◆增益范围：0～110dB，步进0.1dB。
◆脉冲重复频率：≥20～10kHz
◆工作方式：正负检波、全检波、射频
◆具备A/B/C/D扫描功能。
◆A扫分辨率：≥10bits

机械模组

电控系统

◆X轴、Y轴、Z轴,三个轴的扫查范围可以订制
◆运动系统带有急停开关，以避免设置错误导致意外碰撞的发生
◆水槽：有进水口、出水口、配手动操作遥控器

轴	运动范围	最大平均运动速度	定位精度	重复定位精度	返程间隙	分辨率
X轴	≥1200mm	500mm/s	优于±0.1mm	优于±0.05mm	≤±0.05mm	优于0.05mm
Y轴	≥800mm	200mm/s	优于±0.1mm	优于±0.05mm	≤±0.05mm	优于0.05mm
Z轴	≥200mm	100mm/s	优于±0.1mm	优于±0.05mm	≤±0.05mm	优于0.05mm

◆由运动控制器、驱动器组成

系统配置

计算机主要配置

序号	货物名称	数量
1	C 扫主机	1
2	水槽	1
3	X 轴	1
4	Y 轴	1
5	Z 轴	1
6	电脑	1
7	探头	1
8	C 扫软件	1

◆I7处理器
◆1TB硬盘
◆16GB内存
◆显示器尺寸：24英寸
